ВЕНТИЛЯТОРЫ ВЫСОКОГО ДАВЛЕНИЯ ВЦ 7-42, ВР 12-26, ВЦ 10-28, ВВД, ВР 120-28, ВР 6-28

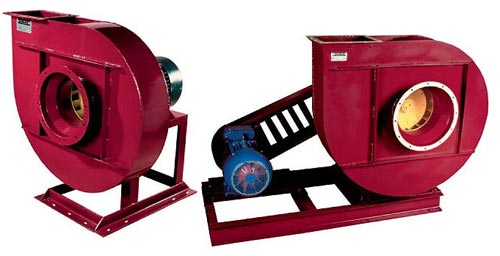

Вентиляторы высокого давления ВР240-26

ОБЩИЕ СВЕДЕНИЯ:

высокого давления
одностороннего всасывания
корпус спиральный поворотный
количество лопаток - 32
корпус спиральный поворотный
направление вращения - правое и левое.

НАЗНАЧЕНИЕ:

предназначены для подачи воздуха в вагранки, печи, вентиляционные системы зерновых элеваторов и глубоких шахт
для подачи воздуха в установки пневмотранспорта эжекционного типа и установки других технологических систем различных отраслей промышленности.

ВАРИАНТЫ ИЗГОТОВЛЕНИЯ:

ТУ 4861-027-00239706-03

общего назначения из углеродистой стали (С)
коррозионностойкие из нержавеющей стали (К1)

УСЛОВИЯ ЭКСПЛУАТАЦИИ:

Вентиляторы эксплуатируются в условиях умеренного (У) и тропического (Т) климата второй категории размещения по ГОСТ 15150. При обеспечении защиты двигателя от атмосферных воздействий допускается использование вентиляторов по первой категории размещения. Вентиляторы могут эксплуатироваться в сейсмически опасных зонах. Температура окружающей среды от минус 40°С до 40°С (45°С для вентиляторов тропического исполнения). Температура среды, перемещаемой вентиляторами до 80°С. Вентиляторы используются для перемещения воздуха и других газовых смесей с содержанием пыли и твердых примесей не более 100 мг/м³ и не содержащих липких веществ и волокнистых материалов. Вентиляторы могут быть установлены для эксплуатации в любых помещениях, палатках, под навесами. При этом они должны быть защищены от грунтовой сырости и атмосферных осадков.

Вентиляторы высокого давления ВР120-28

ОБЩИЕ СВЕДЕНИЯ:

изготовление по 1 конструктивной схеме исполнения (№№5-10)

изготовление по 5 конструктивной схеме исполнения (№№8-10

высокого давления

одностороннего всасывания

корпус спиральный поворотный

назад загнутые лопатки

количество лопаток - 16

направление вращения - правое и левое.

НАЗНАЧЕНИЕ:

системы кондиционирования воздуха

системы вентиляции и воздушного отопления производственных, общественных и жилых зданий

для других санитарно-технических и производственных целей.

ВАРИАНТЫ ИЗГОТОВЛЕНИЯ:

ТУ 4861-023-00239706-01

общего назначения из углеродистой стали (С)

коррозионностойкие из нержавеющей стали (К1)

УСЛОВИЯ ЭКСПЛУАТАЦИИ:

Вентиляторы эксплуатируются в условиях умеренного (У) и тропического (Т) климата второй категории размещения по ГОСТ 15150. При обеспечении защиты двигателя от атмосферных воздействий допускается использование вентиляторов в условиях умеренного климата первой категории размещения. Вентиляторы могут эксплуатироваться в сейсмически опасных зонах. Температура окружающей среды от минус 40°С до 40°С (45°С для вентиляторов тропического исполнения).Температура среды, перемещаемой вентиляторами до 80°С. Вентиляторы используются для перемещения воздуха и других газовых смесей с содержанием пыли и твердых примесей не более 1 г/м³ и не содержащих липких веществ и волокнистых материалов с размерами частиц пыли не более 50 мкм.

Вентиляторы радиальные ВР12-26

ОБЩИЕ СВЕДЕНИЯ

изготовление по 1 конструктивной схеме исполнения

ТУ 4861-001-03215959-93

высокого давления

одностороннего всасывания

первого конструктивного исполнения

корпус спиральный чугунный поворотный

вперед загнутые лопатки

направление вращения - правое и левое

в исполнениях для умеренного и тропического климата

ПРИМЕНЯЮТСЯ

для подачи воздуха и других неагрессивных газовых смесей с температурой не выше 80° С в вагранки, печи, вентиляционные системы зерновых элеваторов и глубоких шахт

в установках пневмотранспорта эжекционного типа и других технологических системах различных отраслей промышленности и строительства

Продукция	Q 103 m³/ч, ном.	Рv Па, ном.	КПД	Электродвигатель			N об/ мин, ном.	Вес, кг	Габариты
Продукция	Q 103 m³/ч, ном.	Рv Па, ном.	КПД	Тип	Nу кВт., уст.	Гц	N об/ мин, ном.	Вес, кг	Габариты
ВР 12-26-2,5	0,77	1740	0,565	4А71В2	1,1	50	2810	56,5	465х405х420
ВР 12-26-3,15	1,72	2988	0,595	4А100S2	4	50	2840	92	560х510х505
ВР 12-26-4	3,49	4800	0,626	4А132М2	11	50	2905	203	630х625х660
ВР 12-26-5	6,9	8000	0,645	4А180М2	30	50	2940	375	830х775х810

Вентиляторы радиальные ВР6-13, ВР6-27, ВР6-28

Серию ВР6 составляют вентиляторы трех типов: ВР 6-13, ВР 6-27 и ВР 6-28

ОБЩИЕ СВЕДЕНИЯ:

высокого давления
одностороннего всасывания
корпус спиральный неповоротный
назад загнутые лопатки
количество лопаток - ВР 6-13 - 7 лопаток; ВР 6-27 и ВР 6-28 - 16 лопаток
направление вращения - правое и левое

НАЗНАЧЕНИЕ:

вентиляция, кондиционирование
системы вентиляции производственных, общественных и жилых зданий
технологические процессы и санитарно-технические цели

ВАРИАНТЫ ИЗГОТОВЛЕНИЯ:

Общего назначения из углеродистой стали, ГОСТ 5976-90
Взрывозащищенные из разнородных металлов, В, ТУ 4861-008-11865045-00 (1 схема исполнения)
Взрывозащищенные из разнородных металлов, коррозионностойкие, ВK, ТУ 4861-008-11865045-00 (1 схема)
Коррозионностойкие (изготавливаются по специальному заказу)
Коррозионностойкие из титановых сплавов

УСЛОВИЯ ЭКСПЛУАТАЦИИ:

Температура окружающей среды от минус 40°С до плюс 40°С.
Умеренный климат, 2-я и 3-я категории размещения
При защите двигателя от прямого воздействия солнечного излучения и атмосферных осадков для умеренного климата допускается использование вентилятора по 1-й категории размещения

Типоразмер вентилятора	Констру-ктивное исполне-ние	Двигатель		Частота вращения рабочего колеса, об/мин	Параметры в рабочей зоне		Масса вентилятора не более, кг	Виброизо-ляторы
Типоразмер вентилятора	Констру-ктивное исполне-ние	Типоразмер	Мощ-ность, кВт	Частота вращения рабочего колеса, об/мин	Производи-тельность, тыс. м³/час	Полное давление, Па	Масса вентилятора не более, кг	Тип	Кол-во
ВР6-13-6,3.ПВ1-01 ВР6-13-6,3.ПВ4-01	1	АИМ132М2	11	3000	1,6-3,4	6500-4000	290	ВР-202	6
ВР6-28-6.ПВ1-01 ВР6-28-6.ПВ4-01	1	АИМ160М2	18,5	3000	2,6-6,8	7370-6700	380	ВР-203	6
ВР6-27-6,3.ПВ1-01 ВР6-27-6,3.ПВ4-01	1	ВАО81-2	40	3000	3,3-9,3	8000-6400	565	ВР-203	6

Вентиляторы ВР132-30

ОБЩИЕ СВЕДЕНИЯ:

Высокого давления
Одностороннего всасывания
Направление вращения - правое и левое
Корпус спирально поворотный
Назад загнутые лопатки
Количество лопаток -16

НАЗНАЧЕНИЕ:

Системы кондиционирования воздуха
Системы вентиляции производственных, общественных и жилых зданий
Технологические процессы
Другие производственные и санитарно-технические цели

ВАРИАНТЫ ИЗГОТОВЛЕНИЯ:

Общего назначения из углеродистой стали
Коррозионностойкие из нержавеющей стали

УСЛОВИЯ ЭКСПЛУАТАЦИИ:

Температура окружающей среды от -40°С до +40°С. Умеренный климат; 2-я или 3-я категория размещения. При эксплуатации вентиляторов в помещении допускается использование двигателей 3-ей категории. При защите двигателя от воздействия солнечного излучения и атмосферных осадков для умеренного климата - 1-я категория размещения.

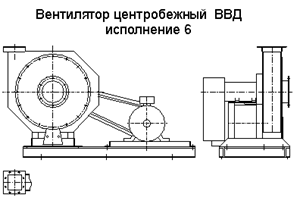

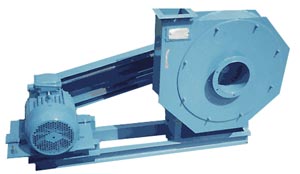

ВЕНТИЛЯТОР ВВД-5

ВЕНТИЛЯТОРЫ ВЫСОКОГО ДАВЛЕНИЯ предназначены для перемещения воздуха и других газовых смесей с температурой до +80°С, не содержащих липких и длинноволокнистых веществ. Вентиляторы применяются в системах кондиционирования и вентиляции, а также для других санитарно-технических и производственных целей. Содержание пыли в перемещаемой среде не должно превышать 100 мг/м³. Исполнение по схемам 1-3-6.

Вентиляторы предназначены для подачи сжатого атмосферного воздуха в форсунки сжигания жидкого топлива в зерносушилках, для систем вентиляции и кондиционирования воздуха.

Номер вентилятора	Конструктивное исполнение	Электродвигатель		Частота вращения рабочего колеса, об/мин	Параметры в рабочей зоне
Номер вентилятора	Конструктивное исполнение	Мощность, кВт	Синхр. частота вращения, об/мин	Частота вращения рабочего колеса, об/мин	Производительность, тыс м³/час	Полное давление, Па
5	1	без электродвигателя
		5.5	3000	2800	0,5-1,9	5700-5100
		7.5	3000	2800	0,5-2,3	5700-4700
	5	без электродвигателя
		7.5	3000	3080	0,6-2,4	6600-5600
		11	3000	3550	0,7-2,5	8600-7700
6.3	1	без электродвигателя
	1	4	1500	1450	1,0-3,5	1800-2050
	5	без электродвигателя
		11	3000	2400	1,7-4,0	5000-5800
		18.5	3000	2400	1,7-5,8	5000-4800
8	1	без электродвигателя
		5.5	1000	960	1,3-5,8	1500-1400
		15	1500	1450	1,8-8,0	3200-3000
	5	без электродвигателя
		22	1500	1900	2,4-7,3	5500-6000
		30	1500	1900	2,4-10,0	5500-5200
9	1	без электродвигателя
		7.5	1000	960	1,7-7,2	1800-1650
		22	1500	1450	2,6-10,5	4200-3700
	5	без электродвигателя
		22	1500	1700	3,0-7,5	5600-5800
		30	1500	1700	3,0-10,0	5600-5400
11	1	без электродвигателя
		22	1000	960	3,1-13,0	2750-2500
		75	1500	1380	4,5-17,0	5700-5200
	5	без электродвигателя
		30	1000	1060	3,5-15,0	3400-3000
		37	1000	1140	3,7-16,0	3800-3500
		45	1500	1210	4,0-17,0	4400-3900
		55	1500	1300	4,3-18,0	5000-4500
		75	1500	1380	4,5-19,0	5700-5200

Типоразмер	Электродвигатель		Параметры		Исполнение
	P, кВт	n, об./мин	Подача, тыс. м³/ч	Давление, Па	обычное		взрывозащищённое
	P, кВт	n, об./мин	Подача, тыс. м³/ч	Давление, Па	углер. сталь	нержав. сталь		алюмин.	разнород.
ВЦ7-42-2,5	2,2	3000	1,1	1900	+
ВЦ7-42-2,5	3	3000	1,25	1700	+
ВЦ7-42-3,15	3	3000	1,7	3000	+
ВЦ7-42-4	5,5	3000	2,5	4500	+				+
ВЦ7-42-4	7,5	3000	2,7	4400	+				+
ВР132-30-5	1,1	1500	1,9	995	+	+
	5,5	3000	3,1	4800	+	+			+
	7,5	3000	3,45	4470	+	+			+
ВР132-30-6,3	22	3000	6,6	7700	+	+
ВР132-30-6,3	30	3000	8,3	6900	+	+
ВР132-30-6,3 cx.5	7,5	2040	3,95	3970	+	+			+
	11	2045	5,9	3490	+	+			+
	11	2300	4,6	4845	+	+			+
	15	2300	6,3	4470	+	+			+
	15	2600	5,05	6200	+	+			+
	18,5	2610	6,1	6000	+	+			+
	22	2620	7,45	5500	+	+			+
	22	2940	6,6	7700	+	+			+
	30	2940	8,3	6900	+	+			+
ВР132-30-8	11	1500	7,45	2850	+	+			+
ВР132-30-8 cx.5	11	1625	6	3850	+	+			+
	15	1625	8	3675	+	+			+
	15	1810	6,65	4800	+	+			+
	18,5		8	4650	+	+			+
	22		9,5	4450	+	+			+
	22	2040	7,8	6070	+	+			+
	30	2040	10,2	5750	+	+			+
	30	2300	8,35	7700	+	+			+
	37		9,95	7530	+	+			+
	45		12,1	7525	+	+			+
ВР132-30-10	30	1500	15	4100	+	+			+
ВР132-30-10	37	1500	18	4000	+	+			+
ВР132-30-10 cx.5	37	1600	15	5700	+	+			+
	45		18	5500	+	+			+
	55		19,4	4300	+	+			+
	55	1800	19	7000	+	+			+
	75	1800	25,3	6100	+	+			+
	55	1875	18,5	7800	+	+			+
	75	1875	26,4	6500	+	+			+
ВЦ10-28(ВР12-26)-2,5	1,5	3000			+
ВЦ10-28(ВР12-26)-3,15	4	3000			+				+
ВЦ10-28(ВР12-26)-4	15	3000			+
ВЦ10-28(ВР12-26)-5	30	3000			+
ВЦ10-28(ВР12-26)-5	37	3000			+
ВВД-5	5,5	3000	1,8	4,8	+				+
ВВД-6,3	30	3000	10	6,1	+				+
ВВД-8	30	1500	14	4,6	+				+
ВВД-9	45	1500	18	5,5	+				+
ВВД-11	75	1500	25,3	6,1	+				+
ВВД-12,5	75	1500	26,4	6,5	+
ВР120(6)-28-5,2,С-01	7,5	3000	1,0-5,2	4900-3900
ВР120(6)-28-5,2,С-01	11	3000	1,0-5,2	4900-3900
ВР120(6)-28-6,3,2С-01	22	3000	3,24-10,6	8260-6280
ВР120(6)-28-6,3,2С-01	30	3000	3,24-10,6	8260-6280
ВР120(6)-28-8,2С-01	18,5	1500	3,57-10,1	2400-2860
ВР120(6)-28-8,2С-02 cx.5	11
	22
	30
	37
	45
ВР120(6)-28-10,2С-01	45	1460	8,0-19,0	4200-3800
ВР120(6)-28-10,2С-02 cx.5	45	1590	6,4-20,8	4800-4250
	55
	75	1870	7,6-24,9	6900-6100

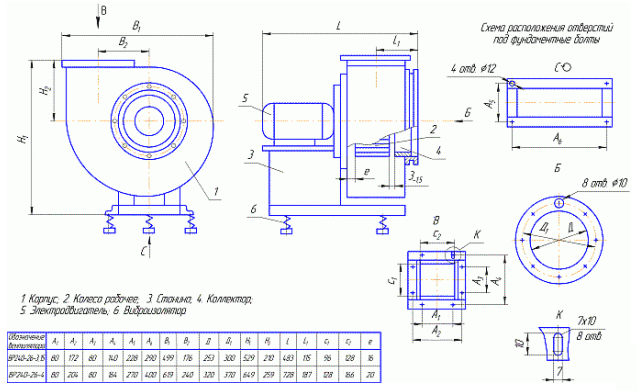

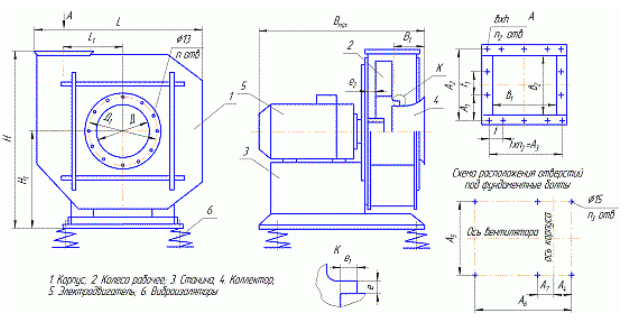

Габаритные и присоединительные размеры:
Вентиляторы радиальные высокого давления ВР-240-26 №3,15 и №4

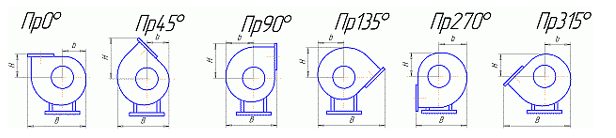

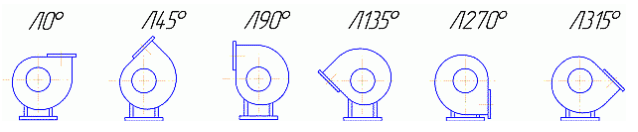

Положения корпуса вентиляторов:
Правого вращения

Левого вращения

	Пр0°, Л0°			Пр45°, Л45°			Пр90°, Л90°
	В	b	H	В	b	H	В	b	H
ВР 240-26-3,15	602	238	245	515	218	413	516	277	342
ВР 240-26-4	742	301	291	648	273	500	642	351	428

	Пр135°, Л135°			Пр270°, Л270°			Пр315°, Л315°
	В	b	H	В	b	H	В	b	H
ВР 240-26-3,15	670	258	297	516	277	238	670	258	218
ВР 240-26-4	856	322	376	642	351	301	856	322	273

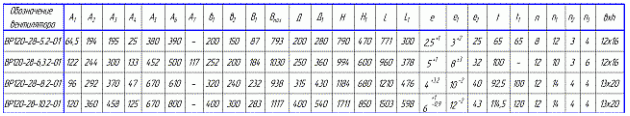

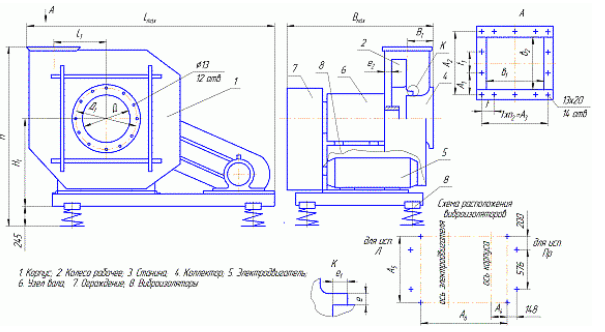

Габаритные и присоединительные размеры:
Вентилятор радиальный ВР120-28 №№5-10 (I исполнение)

ВР120-28№№8-10 (V исполнение)

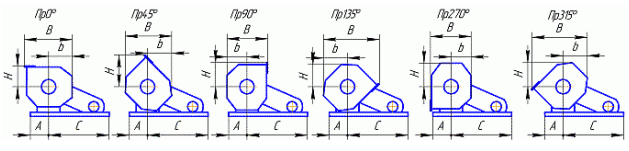

Положение корпуса вентиляторов ВР120-80
Правого вращения

Левого вращения

Для вентиляторов ВР120-28-8…10 положение корпуса Пр135°, Л135°, Пр315°, Л315° не изготавливаются.

	Пр0°, Л0°			Пр45°, Л45°			Пр90°, Л90°
	В	b	H	В	b	H	В	b	H
ВР 120-28-5	771	335	320	631	294	535	692	372	335
ВР 120-28-6,3	960	420	394	786	366	665	862	463	542
ВР 120-28-8	1214	530	500	994	463	841	1089	585	686
ВР 120-28-10	1503	656	625	1231	573	1042	1349	725	850

	Пр135°, Л135°			Пр270°, Л270°			Пр315°, Л315°
	В	b	H	В	b	H	В	b	H
ВР 120-28-5	882	348	337	692	372	335	882	348	294
ВР 120-28-6,3	1098	433	420	862	463	417	1098	433	366
ВР 120-28-8	1389	548	530	1089	585	530	1389	548	463
ВР 120-28-10	1720	678	657	1349	725	653	1720	678	573

	А	С
ВР 120-28-8	312	1228
ВР 120-28-10	357	1578

Типоразмер	Электродвигатель		Параметры		Исполнение
	P, кВт	n, об./мин	Подача, тыс. м³/ч	Давление, Па	обычное		взрывозащищённое
	P, кВт	n, об./мин	Подача, тыс. м³/ч	Давление, Па	углер. сталь	нержав. сталь		алюмин.	разнород.
ВЦ7-42-2,5	2,2	3000	1,1	1900	+
ВЦ7-42-2,5	3	3000	1,25	1700	+
ВЦ7-42-3,15	3	3000	1,7	3000	+
ВЦ7-42-4	5,5	3000	2,5	4500	+				+
ВЦ7-42-4	7,5	3000	2,7	4400	+				+
ВР132-30-5	1,1	1500	1,9	995	+	+
	5,5	3000	3,1	4800	+	+			+
	7,5	3000	3,45	4470	+	+			+
ВР132-30-6,3	22	3000	6,6	7700	+	+
ВР132-30-6,3	30	3000	8,3	6900	+	+
ВР132-30-6,3 cx.5	7,5	2040	3,95	3970	+	+			+
	11	2045	5,9	3490	+	+			+
	11	2300	4,6	4845	+	+			+
	15	2300	6,3	4470	+	+			+
	15	2600	5,05	6200	+	+			+
	18,5	2610	6,1	6000	+	+			+
	22	2620	7,45	5500	+	+			+
	22	2940	6,6	7700	+	+			+
	30	2940	8,3	6900	+	+			+
ВР132-30-8	11	1500	7,45	2850	+	+			+
ВР132-30-8 cx.5	11	1625	6	3850	+	+			+
	15	1625	8	3675	+	+			+
	15	1810	6,65	4800	+	+			+
	18,5		8	4650	+	+			+
	22		9,5	4450	+	+			+
	22	2040	7,8	6070	+	+			+
	30	2040	10,2	5750	+	+			+
	30	2300	8,35	7700	+	+			+
	37		9,95	7530	+	+			+
	45		12,1	7525	+	+			+
ВР132-30-10	30	1500	15	4100	+	+			+
ВР132-30-10	37	1500	18	4000	+	+			+
ВР132-30-10 cx.5	37	1600	15	5700	+	+			+
	45		18	5500	+	+			+
	55		19,4	4300	+	+			+
	55	1800	19	7000	+	+			+
	75	1800	25,3	6100	+	+			+
	55	1875	18,5	7800	+	+			+
	75	1875	26,4	6500	+	+			+
ВЦ10-28(ВР12-26)-2,5	1,5	3000			+
ВЦ10-28(ВР12-26)-3,15	4	3000			+				+
ВЦ10-28(ВР12-26)-4	15	3000			+
ВЦ10-28(ВР12-26)-5	30	3000			+
ВЦ10-28(ВР12-26)-5	37	3000			+
ВВД-5	5,5	3000	1,8	4,8	+				+
ВВД-6,3	30	3000	10	6,1	+				+
ВВД-8	30	1500	14	4,6	+				+
ВВД-9	45	1500	18	5,5	+				+
ВВД-11	75	1500	25,3	6,1	+				+
ВВД-12,5	75	1500	26,4	6,5	+
ВР120(6)-28-5,2,С-01	7,5	3000	1,0-5,2	4900-3900	+	+
ВР120(6)-28-5,2,С-01	11	3000	1,0-5,2	4900-3900	+	+
ВР120(6)-28-6,3,2С-01	22	3000	3,24-10,6	8260-6280	+	+
ВР120(6)-28-6,3,2С-01	30	3000	3,24-10,6	8260-6280	+	+
ВР120(6)-28-8,2С-01	18,5	1500	3,57-10,1	2400-2860	+
ВР120(6)-28-8,2С-02 cx.5	11				+
	22				+
	30				+
	37				+
	45				+
ВР120(6)-28-10,2С-01	45	1460	8,0-19,0	4200-3800	+	+
ВР120(6)-28-10,2С-02 cx.5	45	1590	6,4-20,8	4800-4250	+
	55
	75	1870	7,6-24,9	6900-6100	+

ВЕНТИЛЯТОРЫ ВЫСОКОГО ДАВЛЕНИЯ ВЦ 7-42, ВР 12-26, ВЦ 10-28, ВВД, ВР 120-28, ВР 6-28

Весь наш каталог:
