Электродвигатели крановые

Крановые электродвигатели серий MTF, МТН, ДMTF, 4МТН, MTKF, МТКН, ДMTKF, а также крановые двигатели других серий предназначены для работы в электроприводах металлургических агрегатов и подъемно-транспортных механизмах всех видов и поставляются на комплектацию башенных, козловых, портальных, мостовых и других кранов.

Основное (базовое) исполнение – асинхронный трехфазный крановый электродвигатель, предназначенный для режима работы S3 ПВ=40% по ГОСТ 183, с питанием от сети переменного тока 50 Гц напряжением 380В (220В, 660В). Климатическое исполнение и категория размещения У1, степень защиты IP54, с типовыми техническими характеристиками, соответствующими требованиям стандартов.

Крановые электродвигатели с фазным ротором

Серии двигателя	Типо- размер	Мощн. кВт	Об/мин	Серии двигателя	Типо- размер	Мощн. кВт	Об/мин	Серии двигателя	Типо- размер	Мощн. кВт	Об/мин
МТН, MTF, ДМТF	011-6	1,4	1000	МТН, MTF	411-6	22	1000	4МТМ, 4МТН	280 L6	110	1000
МТН, MTF, ДМТF	012-6	2,2	1000	МТН, MTF	411-8	15	750	4МТМ, 4МТН	280 L8	90	750
МТН, MTF, ДМТF	111-6	3,5	1000	МТН, MTF	412-6	30	1000	4МТМ, 4МТН	280 L10	75	600
МТН, MTF, ДМТF	112-6	5,0	1000	МТН, MTF	412-8	22	750	МТН, MTF	611-6	75	1000
AMTF	132 М6	5,0	1000	4МТМ, 4МТН	225 М6	37	1000	МТН, MTF	611-10	45	600
МТН, 4МТН	132 LA6	5,5	1000	4МТМ, 4МТН	225 М8	30	750	МТН, MTF	612-10	60	600
МТН, 4МТН, AMTF	132 LB6	7,5	1000	4MTM, 4MTH	225 L6	55	1000	МТН, MTF	613-6	110	1000
МТН	211А-6	5,5	1000	4MTM, 4MTH	225 L8	37	750	МТН, MTF	613-10	75	600
МТН, MTF, AMTF	211-6	7,5	1000	МТН, MTF	511-6	37	1000	МТН, 4МТН(Ф)	400 S8	132	750
МТН, MTF, DMTF	311-6	11	1000	МТН, MTF	511-8	30	750	МТН, 4МТН(Ф)	400 S10	110	600
МТН, MTF	311-8	7,5	750	МТН, MTF	512-6	55	1000	МТН, 4МТН(Ф)	400 М8	160	750
МТН, MTF	312-6	15	1000	МТН, MTF	512-8	37	750	МТН, 4МТН(Ф)	400 М10	132	600
МТН, MTF	312-8	11	750	4МТМ, 4МТН	280 S6	75	1000	МТН, 4МТН(Ф)	400 L8	200	750
МТН, MTF, 4MT	200 LA6	22	1000	4МТМ, 4МТН	280 S8	55	750	МТН, 4МТН(Ф)	400 L10	160	600
МТН, MTF, 4MT	200 LA8	15	750	4МТМ, 4МТН	280 S10	45	600	МТН, MTF	711-10	110	600
МТН, MTF, 4MT	200 LB6	30	1000	4МТМ, 4МТН	280 М8	75	750	МТН, MTF	712-10	132	600
МТН, MTF, 4MTM	200 LB8	22	750	4МТМ, 4МТН	280 М10	60	600	МТН, MTF	713-10	160	600

Крановые электродвигатели с короткозамкнутым ротором

Серии двигателя	Типо- размер	Мощн. кВт	Об/мин	Серии двигателя	Типо- размер	Мощн. кВт	Об/мин	Серии двигателя	Типо- размер	Мощн. кВт	Об/мин
МТКН, MTKF, ДМТKF	011-6	1,4	1000	МТКН, MTKF	311-8	7,5	750	МТКН, MTKF	412-8	22	750
МТКН, MTKF, ДМТKF	012-6	2,2	1000	МТКН, MTKF	312-6	15	1000	4МТКМ	225 М6	37	1000
МТКН, MTKF, ДМТKF	111-6	3,5	1000	МТКН, MTKF	312-8	11	750	4МТКМ	225 М8	30	750
МТКН, MTKF, ДМТKF	112-6	5,0	1000	МТКН, 4МТК	200 LA6	22	1000	4МТКМ	225 L6	55	1000
AMTKF	132 М6	5,0	1000	МТКН, 4МТК	200 LA8	15	750	4МТКМ	225 L8	37	750
МТКН, 4МТКН	132 LA6	5,5	1000	МТКН, 4МТК	200 LB6	30	1000	МТКН, MTKF	511-6	37	1000
МТКН, 4МТКН, AMTKF	132 LB6	7,5	1000	МТКН, 4МТКМ	200 LB8	22	750	МТКН, MTKF	511-8	30	750
МТКН	211А-6	5,5	1000	МТКН, MTKF	411-6	22	1000	МТКН, MTKF	512-6	55	1000
МТКН, MTKF	211-6	7,5	1000	МТКН, MTKF	411-8	15	750	МТКН, MTKF	512-8	37	750
МТКН, MTKF	311-6	11	1000	МТКН, MTKF	412-6	30	1000	МТКН, MTKF	612-10	75	600

Маркировка крановых электродвигателей тип 1:

	MT	K	H	1	1	2	-	6	У	1
	1	2	3	4	5	6		7	8	9

1. Наименование серии: МТ, АМТ, ДМТ

2. Тип ротора: К – короткозамкнутый ротор

отсутствие буквы – фазный ротор

3. Класс нагревостойкости изоляции: H или F

4. Габарит наружного диаметра листов статора: 0...7

5. Модернизация двигателя: 0…1

6. Размер длины сердечника статора двигателя: 1…3

7. Число полюсов: 6, 8, 10

8. Климатическое исполнение: У, Т, УХЛ

9. Категория размещения: 1, 2

Маркировка крановых электродвигателей тип 2:

	AMT	K	F	132	L	A	-	6	У	2
	1	2	3	4	5	6		7	8	9

1. Наименование серии: MT, АМТ, ДМТ, 4МТМ

2. Тип ротора: К – короткозамкнутый ротор

отсутствие буквы – фазный ротор

3. Класс нагревостойкости изоляции: H или F

4. Высота оси вращения: 132...400

5. Установочный размер по длине станины: S, М, L

6. Обозначение длины сердечника: А, В или без буквы

7. Число полюсов: 6, 8, 10

8. Климатическое исполнение: У, Т, УХЛ

9. Категория размещения: 1, 2

В дополнение к основной маркировке также указываются дополнительные характеристики:

Монтажное исполнение IMхххх

Крановые электродвигатели до 3 габарита включительно и с высотой оси вращения до 180 включительно как правило выполняются с цилиндрическими концами вала.

Крановые электродвигатели 4 габарита и выше, а также с высотой оси вращения 200 и выше как правило выполняются с коническими концами вала.

Степень защиты IPxx (ГОСТ 17494-87)

Обычно крановые электродвигатели выполняются со степенью защиты IP54 и IР44 по ГОСТ 17494 (МЭК 60034-5). По заказу потребителей электродвигатели могут быть изготовлены со степенью защиты IР55.

Класс нагревостойкости изоляции

Крановые электродвигатели, как правило,имеют класс нагревостойкости изоляции «F» (температурный индекс 155°С) или «H» (температурный индекс 180°С) по ГОСТ 8865-93.

Номинальный режим работы

(для которого приведен ряд мощностей): повторно-кратковременный S3 - ПВ40% по ГОСТ 183-74 (МЭК 60034-1). Крановые электродвигатели также могут работать в других режимах: S3 - ПВ15, 25, 60, 100%, кратковременных S2 - 30 и 60 мин.

Крановые электродвигатели марки «ENERAL» полностью соответствуют всем техническим стандартам РФ. Установочно-присоединительные размеры у них полностью соответствуют двигателям производства ОАО «Сибэлектромотор», г. Томск.>

Габаритные размеры могут отличаться у разных производителей.

Габаритные, установочные и присоединительные размеры крановых электродвигателей

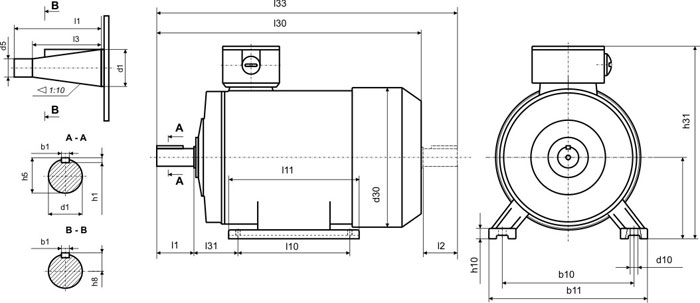

Рис. 1 - Исполнение IM1001 (1002, 1003, 1004)

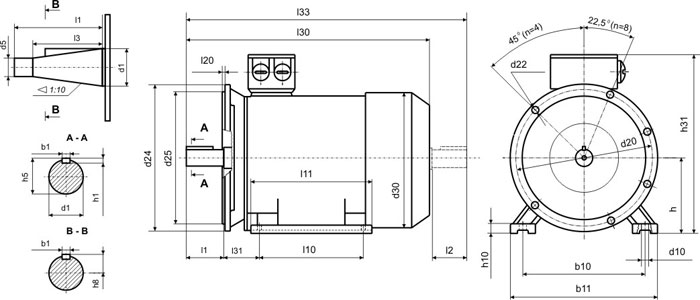

Рис. 2 - Исполнение IM2001 (2002, 2003, 2004)

Габаритные, установочные и присоединительные размеры приведены в таблицах. Установочные и присоединительные размеры электродвигателей серии МТ и 4МТ совпадают для соответствующих высот осей вращения.

Габаритные размеры крановых электродвигателей у разных производителей могут несколько различаться.

Габаритные, установочные и присоединительные размеры крановых электродвигателей с фазным ротором

Серия	Тип	IM	b1	b10	b11	d1, d2	d5	d10	d20	d22	d24	d25	h	h1	h5	h10	h31	l1, l2	l3	l10	l11	l20	l30	l31	l33
MTH	011***	1001, 1002	8	180	230	28	-	12	-	-	-	-	112	7	31	20	320	60	-	150	250	-	585	132*	648
MTH	011***	2001, 2002	8	180	230	28	-	12	255	4х14	280	215	112	7	31	20	320	60	-	150	250	4	612	132	678
ДМТF	011	1001, 1002	8	190	240	28	-	12	-	-	-	-	112	7	31	15	290	60	-	140	220	-	513	70	577
ДМТF	011	2001, 2002	8	190	240	28	-	12	265	4х15	300	230	112	7	31	15	350	60	-	140	220	5	513	65	577
MTH	012***	1001, 1002	8	180	230	28	-	12	-	-	-	-	112	7	31	20	320	60	-	190	250	-	616	127*	678
MTH	012***	2001, 2002	8	180	230	28	-	12	255	4х14	280	215	112	7	31	20	320	60	-	190	250	4	612	127	678
ДМТF	012	1001, 1002	8	190	240	28	-	12	-	-	-	-	112	7	31	15	290	60	-	159	220	-	548	70	612
ДМТF	012	2001, 2002	8	190	240	28	-	12	265	4х15	300	230	112	7	31	15	350	60	-	159	220	5	548	65	612
MTH	111***	1001, 1002	10	220	280	35	-	15	-	-	-	-	132	8	38	25	350	80	-	190	305	-	650	140*	733
MTH	111***	2001, 2002	10	220	280	35	-	15	300	4х18	330	250	132	8	38	25	350	80	-	190	305	4	690	140	773
ДМТF(H)	111	1001, 1002	10	220	290	35	-	19	-	-	-	-	132	8	38	20	342	80	-	190	240	-	586	140*	673
ДМТF(H)	111	2001, 2002	10	220	290	35	-	19	300	4х18	330	250	132	8	38	20	342	80	-	190	240	5	586	140	673
MTH	112***	1001, 1002	10	220	280	35	-	19	-	-	-	-	132	8	38	25	350	80	-	235	305	-	690	135*	773
MTH	112***	2001, 2002	10	220	280	35	-	19	300	4х18	330	250	132	8	38	25	350	80	-	235	305	4	690	135	773
ДМТF(H)	112	1001, 1002	10	220	290	35	-	19	-	-	-	-	132	8	38	20	342	80	-	235	285	-	626	135*	713
ДМТF(H)	112	2001, 2002	10	220	290	35	-	19	300	4х18	330	250	132	8	38	20	342	80	-	235	285	5	626	135	713
АМТF(H)	132М	1001, 1002	12	216	270	42	-	12	-	-	-	-	132	8	45	15	350	110	-	203	300	-	660	89	772
АМТF(H)	132М	2001, 2002	12	216	270	42	-	12	300	4х19	350	250	132	8	45	15	350	110	-	203	300	5	660	90	772
MTH	132L***	1001, 1002	12	216	260	42	-	12	-	-	-	-	132	8	45	25	350	110	-	203	255	-	675	89*	788
MTH	132L***	2001, 2002	12	216	280	42	-	12	300	4х19	350	250	132	8	45	25	350	110	-	203	370	4	675	89	788
АМТF(H)	132L	1001, 1002	12	216	270	42	-	12	-	-	-	-	132	8	45	15	350	110	-	203	300	-	700	89	812
АМТF(H)	132L	2001, 2002	12	216	270	42	-	12	300	4х19	350	250	132	8	45	15	350	110	-	203	300	5	700	90	812
MTH	211***	1001, 1002	12	245	305	40	-	15	-	-	-	-	160	8	43	25	415	110	-	243	345	-	763	150*	875
MTH	211***	2001, 2002	12	245	305	40	-	15	300	4х18	330	250	160	8	43	25	415	110	-	243	345	5	755	150	875
АМТF(H)	211	1001	12	245	300	40	-	24	-	-	-	-	160	8	43	20	378	110	-	243	300	-	700	150	-
ДМТF(H)	311-6	1001	14	280	350	50	-	24	-	-	-	-	180	9	53,8	23	472	110	-	260	310	-	764	160	-
MTH	311**	1001, 1002	14	280	355	50	-	24	-	-	-	-	180	9	53.5	30	450	110	-	260	335	-	772	155*	885
MTH	311**	2001, 2002	14	280	355	50	-	24	300	4х18	350	250	180	9	53.5	30	450	110	-	260	412	5	772	155	885
MTH	311	1001, 1002	14	280	350	50	-	24	-	-	-	-	180	9	53,5	21,5	480	110	-	260	320	-	765	155*	885
MTH	311	2001, 2002	14	280	350	50	-	24	300	4х18	350	250	180	9	53,5	25	480	110	-	260	320	5	795	270	906
MTH	312**	1001, 1002	14	280	355	50	-	24	-	-	-	-	180	9	53.5	30	450	110	-	320	400	-	837	170*	950
MTH	312**	2001, 2002	14	280	355	50	-	24	300	4х18	350	250	180	9	53.5	30	450	110	-	320	412	5	837	170	950
MTH	312	1001, 1002	14	280	350	50	-	24	-	-	-	-	180	9	53,5	21,5	480	110	-	320	380	-	830	170*	950
MTH	312	2001, 2002	14	280	350	50	-	24	300	4х18	350	250	180	9	53,5	21,5	480	110	-	320	380	5	860	260	971
MTH	200L**	1003, 1004	16	318	400	65	М42х3	19	-	-	-	-	200	10	-	25	500	140	105	305	400	-	975	133*	1118
4MT(М)	200L	1003, 1004	16	318	400	65	М42х3	19	-	-	-	-	200	10	-	24	500	140	105	305	350	-	907	133*	1053
4МТМ(Н)	225M**	1003, 1004	18	356	442	70	М48х3	19	-	-	-	-	225	11	-	28	540	140	105	311	410	-	1050	149*	1190
4МТМ(Н)	225M**	2003, 2004	18	356	442	70	М48х3	19	400	8х18	450	350	225	11	-	28	540	140	105	311	410	5	1050	149*	1193
4МТМ(Н)	225M	1003, 1004	18	356	435	70	М48х3	19	-	-	-	-	225	11	-	24	545	140	105	311	370	-	960	149*	1110
4МТМ(Н)	225L**	1003, 1004	18	356	442	70	М48х3	19	-	-	-	-	225	11	-	28	540	140	105	356	442	-	1200	149*	1340
4МТМ(Н)	225L**	2003, 2004	18	356	442	70	М48х3	19	400	8х18	450	350	225	11	-	28	540	140	105	356	442	5	1200	149	1343
4МТМ(Н)	225L	1003, 1004	18	356	435	70	М48х3	19	-	-	-	-	225	11	-	24	545	140	105	356	410	-	1070	149*	1220
MTH	411**	1003, 1004	16	330	412	65	М42х3	28	-	-	-	-	225	10	-	28	540	140	105	335	425	-	927	175*	1062
MTH	411**	2003, 2004	16	330	412	65	М42х3	28	350	8х18	400	300	225	10	-	28	540	140	105	335	529	5	925	175	1070
MTH	411	1003, 1004	16	330	440	65	М42х3	28	-	-	-	-	225	10	-	25	525	140	105	335	435	-	907	175*	1053
MTH	411	2003, 2004	16	330	440	65	М42х3	28	350	8х18	400	300	225	10	-	25	525	140	105	335	435	5	917	175	1062
MTH	412**	1003, 1004	16	330	412	65	М42х3	28	-	-	-	-	225	10	-	28	540	140	105	420	529	-	1047	165*	1190
MTH	412**	2003, 2004	16	330	412	65	М42х3	28	350	8х18	400	300	225	10	-	28	540	140	105	420	529	5	1047	165	1190
MTH	412	1003, 1004	16	330	440	65	М42х3	28	-	-	-	-	225	10	-	25	525	140	105	420	510	-	907	165*	1053
MTH	412	2003, 2004	16	330	440	65	М42х3	28	350	8х18	400	300	225	10	-	25	525	140	105	420	510	-	917	165	1062
MTH	511**	1003, 1004	18	380	480	70	М48х3	35	-	-	-	-	250	11	-	30	585	140	105	310	530	-	1195	251*	1337
MTH	511**	2003, 2004	18	380	480	70	М48х3	35	400	8х18	450	350	250	11	-	30	585	140	105	310	530	5	1170	251	1315
MTH	511	1003, 1004	18	380	500	70	М48х3	35	-	-	-	-	250	11	-	25	570	140	105	310	480	-	961	251*	1110
MTH	511	2003, 2004	18	380	500	70	М48х3	35	400	8х18	450	350	250	11	-	25	570	140	105	310	480	-	961	251	1106
MTH	512**	1003, 1004	18	380	480	70	М48х3	35	-	-	-	-	250	11	-	30	585	140	105	390	530	-	1215	271*	1357
MTH	512**	2003, 2004	18	380	480	70	М48х3	35	400	8х18	450	350	250	11	-	30	585	140	105	390	530	5	1190	271	1335
MTH	512	1003, 1004	18	380	500	70	М48х3	35	-	-	-	-	250	11	-	25	570	140	105	390	600	-	1071	271*	1220
MTH	512	2003, 2004	18	380	500	70	М48х3	35	400	8х18	450	350	250	11	-	25	570	140	105	390	600	-	1071	271	1216
4МТМ(Н)	280S**	1003, 1004	22	457	565	90	М64х4	24	-	-	-	-	280	14	-	32	635	170	130	368	525	-	1259	190*	1438
4МТМ(Н)	280S	1003, 1004	22	457	540	90	М64х4	24	-	-	-	-	280	14	-	40	740	170	130	368	430	-	1090	190*	1265
4МТМ(Н)	280M**	1003, 1004	22	457	565	90	М64х4	24	-	-	-	-	280	14	-	32	635	170	130	419	575	-	1305	190*	1489
4МТМ(Н)	280M	1003, 1004	22	457	540	90	М64х4	24	-	-	-	-	280	14	-	40	740	170	130	419	480	-	1170	190*	1345
4МТМ(Н)	280L6**	1003, 1004	22	457	565	90	М64х4	24	-	-	-	-	280	14	-	32	635	170	130	457	575	-	1305	190*	1489
4МТМ(Н)	280L10**	1003, 1004	22	457	565	90	М64х4	24	-	-	-	-	280	14	-	40	635	170	130	457	590	-	1395	190*	1579
4МТМ(Н)	280L	1003, 1004	22	457	540	90	М64х4	24	-	-	-	-	280	14	-	40	740	170	130	457	520	-	1260	190*	1439
MTH	611**	1003, 1004	22	520	640	90	М64х4	42	-	-	-	-	315	14	-	40	665	170	130	345	510	-	1265	256	1438
MTH	611	1003, 1004	22	520	650	90	М64х4	42	-	-	-	-	315	14	-	35	775	170	130	345	575	-	1090	256	1335
MTH	612**	1003, 1004	22	520	640	90	М64х4	42	-	-	-	-	315	14	-	40	665	170	130	445	600	-	1315	256	1489
MTH	612	1003, 1004	22	520	650	90	М64х4	42	-	-	-	-	315	14	-	35	775	170	130	445	645	-	1170	256	1435
MTH	613	1003, 1004	22	520	650	90	М64х4	42	-	-	-	-	315	14	-	35	775	170	130	540	735	-	1260	256	1530
MTH	711**	1003, 1004	25	640	750	110	М80х4	48	-	-	-	-	400	14	-	45	1025	210	165	440	590	-	1423	323	1645

* электродвигатели, размер l31 которых обозначен *, в исполнениях 1001 и 1003 имеют вал со стороны вентилятора; остальные - со стороны щеточно-контактного механизма

** электродвигатели марки ЭНЕРАЛ

*** электродвигатели марки ЭНЕРАЛ самоохлаждающейся конструкции

Габаритные, установочные и присоединительные размеры крановых электродвигателей с короткозамкнутым ротором

Серия	Тип	IM	b1	b10	b11	d1, d2	d5	d10	d20	d22	d24	d25	h	h1	h5	h10	h31	l1, l2	l3	l10	l11	l20	l30	l31	l33
МТКН	011**	1001, 1002	8	180	230	28	-	12	-	-	-	-	112	7	31	20	320	60	-	150	250	-	423	132*	505
ДМТKF	011	1001, 1002	8	190	240	28	-	12	-	-	-	-	112	7	31	15	320	60	-	140	188	-	407	70	471
ДМТKF	011	2001, 2002	8	190	240	28	-	12	265	4х15	300	230	112	7	31	15	320	60	-	140	188	5	407	65	486
МТКН	012**	1001, 1002	8	180	230	28	-	12	-	-	-	-	112	7	31	20	320	60	-	190	250	-	455	127*	513
ДМТKF	012	1001, 1002	8	190	240	28	-	12	-	-	-	-	112	7	31	15	290	60	-	159	210	-	442	70	506
ДМТKF	012	2001, 2002	8	190	240	28	-	12	265	4х15	300	230	112	7	31	15	290	60	-	159	210	5	442	65	511
МТKH	111**	1001, 1002	10	220	280	35	-	15	-	-	-	-	132	8	38	25	350	80	-	190	305	-	495	140*	592
МТKH	111**	2001, 2002	10	220	280	35	-	15	300	4х18	330	250	132	8	38	25	350	80	-	190	305	4	540	140	625
ДМТKF(H)	111	1001, 1002	10	220	290	35	-	19	-	-	-	-	132	8	38	20	342	80	-	190	240	-	488	140*	574
ДМТKF(H)	111	2001, 2002	10	220	290	35	-	19	300	4х18	330	250	132	8	38	20	342	80	-	190	240	5	488	140	574
МТKH	112**	1001, 1002	10	220	280	35	-	15	-	-	-	-	132	8	38	25	350	80	-	235	305	-	502	135*	592
МТKH	112**	2001, 2002	10	220	280	35	-	15	300	4х18	330	250	132	8	38	25	350	80	-	235	305	4	540	135	625
ДМТKF(H)	112	1001, 1002	10	220	290	35	-	19	-	-	-	-	132	8	38	20	342	80	-	235	285	-	528	135*	614
ДМТKF(H)	112	2001, 2002	10	220	290	35	-	19	300	4х18	330	250	132	8	38	20	342	80	-	235	285	5	528	135	614
АМТKF(H)	132М	1001, 1002	12	216	270	42	-	12	-	-	-	-	132	8	45	15	350	110	-	203	245	-	536	89	647
АМТKF(H)	132М	2001, 2002	12	216	270	42	-	12	300	4х19	350	250	132	8	45	15	350	110	-	203	245	5	536	90	647
МТKH	132L**	1001, 1002	12	216	260	42	-	12	-	-	-	-	132	8	45	25	350	110	-	203	255	-	495	89*	577
МТKH	132L**	2001, 2002	12	216	280	42	-	12	300	4х19	350	250	132	8	45	25	350	110	-	203	370	4	527	89	693
АМТKF(H)	132L	1001, 1002	12	216	270	42	-	12	-	-	-	-	132	8	45	15	350	110	-	203	245	-	576	89	687
АМТKF(H)	132L	2001, 2002	12	216	270	42	-	12	300	4х19	350	250	132	8	45	15	350	110	-	203	245	5	576	90	687
МТKH	211**	1001, 1002	12	245	305	40	-	15	-	-	-	-	160	8	43	25	415	110	-	243	345	-	608	150*	720
МТKH	211**	2001, 2002	12	245	305	40	-	15	300	4х18	330	250	160	8	43	25	415	110	-	243	345	5	608	150	725
МТKH	311**	1001, 1002	14	280	355	50	-	24	-	-	-	-	180	9	53,5	30	450	110	-	260	335	-	590	155*	745
МТKH	311**	2001, 2002	14	280	355	50	-	24	300	4х18	350	250	180	9	53,5	30	450	110	-	260	412	5	610	155	724
МТKH	311	1001, 1002	14	280	350	50	-	24	-	-	-	-	180	9	53,5	21,5	480	110	-	260	320	-	625	155*	745
МТKH	311	2001, 2002	14	280	350	50	-	24	300	4х18	350	250	180	9	53,5	21,5	480	110	-	260	320	5	650	155	762
МТKH	312**	1001, 1002	14	280	355	50	-	24	-	-	-	-	180	9	53,5	30	450	110	-	320	412	-	655	170*	810
МТKH	312**	2001, 2002	14	280	355	50	-	24	300	4х18	350	250	180	9	53,5	30	450	110	-	320	412	5	675	170	789
МТKH	312	1001, 1002	14	280	350	50	-	24	-	-	-	-	180	9	53,5	21,5	480	110	-	320	380	-	690	170*	810
МТKH	312	2001, 2002	14	280	350	50	-	24	300	4х18	350	250	180	9	53,5	21,5	480	110	-	320	380	5	715	170	827
МТKH	200L**	1003, 1004	16	318	400	65	М42х3	19	-	-	-	-	200	10	-	25	510	140	105	305	400	-	780	133*	923
4MTК(М)	200L	1003, 1004	16	318	400	65	М42х3	19	-	-	-	-	200	10	-	24	500	140	105	305	350	-	767	133*	910
МТKH	225M**	1003, 1004	18	356	442	70	М48х3	19	-	-	-	-	225	11	-	28	540	140	105	311	556	-	850	149*	998
4MTКМ	225M	1003, 1004	18	356	435	70	М48х3	19	-	-	-	-	225	11	-	24	545	140	105	311	370	-	797	149*	945
МТKH	225L**	1003, 1004	18	356	442	70	М48х3	19	-	-	-	-	225	11	-	28	540	140	105	356	556	-	1000	149*	1148
4MTКМ	225L	1003, 1004	18	356	435	70	М48х3	19	-	-	-	-	225	11	-	24	545	140	105	356	410	-	907	149*	1054
МТKH	411**	1003, 1004	16	330	412	65	М42х3	28	-	-	-	-	225	10	-	28	540	140	105	335	425	-	730	175*	910
МТKH	411**	2003, 2004	16	330	412	65	М42х3	28	350	8х18	400	300	225	10	-	28	540	140	105	335	529	5	760	175	904
МТKH	411	1003, 1004	16	330	440	65	М42х3	28	-	-	-	-	225	10	-	25	525	140	105	335	435	-	767	175*	910
МТKH	411	2003, 2004	16	330	440	65	М42х3	28	350	8х18	400	300	225	10	-	25	525	140	105	335	435	5	781	175	926
МТKH	412**	1003, 1004	16	330	412	65	М42х3	28	-	-	-	-	225	10	-	28	540	140	105	420	529	-	852	165*	995
МТKH	412**	2003, 2004	16	330	412	65	М42х3	28	350	8х18	400	300	225	10	-	28	540	140	105	420	529	5	885	165	1027
МТKH	412	1003, 1004	16	330	440	65	М42х3	28	-	-	-	-	225	10	-	25	525	140	105	420	510	-	767	165*	910
МТKH	412	2003, 2004	16	330	440	65	М42х3	28	350	8х18	400	300	225	10	-	25	525	140	105	420	510	5	781	165	926
МТKH	511**	1003, 1004	18	380	480	70	М48х3	35	-	-	-	-	250	11	-	30	585	140	105	310	530	-	935	251*	1105
МТKH	511	1003, 1004	18	380	500	70	М48х3	-	-	-	-	-	250	11	-	25	570	140	105	310	480	-	797	251*	945
МТKH	511	2003, 2004	18	380	500	70	М48х3	35	400	8х18	450	350	250	11	-	25	570	140	105	310	480	5	815	251	954
МТKH	512	1003, 1004	18	380	500	70	М48х3	-	-	-	-	-	250	11	-	25	570	140	105	390	600	-	907	271*	1054
МТKH	512	2003, 2004	18	380	500	70	М48х3	35	400	8х18	450	350	250	11	-	25	570	140	105	390	600	5	925	271	1064
