ЗАТВОР ПОВОРОТНЫЙ ЧУГУННЫЙ (ЗДП)

Затвор поворотный чугунный (ЗДП)с хромированным чугунным диском предназначен для установки на трубопроводе в качестве запорного и условно-регулирующего устройства.

Основные преимущества

малая масса, малая строительная длина;

небольшое гидравлическое сопротивление потоку;

высокая герметичность. перекрытия потока в обоих направлениях;

отсутствие контакта транспортируемой среды с корпусом;

высокая ремонтопригодность;

не требуются дополнительные прокладки в местах присоединения к трубопроводу;

не требуется применение дополнительной смазки рабочих частей, ухода и дополнительной регулировки.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Наименование параметра	Показатель
Рабочая среда	Вода питьевая и техническая (холодная/горячая), сжатый воздух, неагрессивные жидкости, пар низкого давления
Условный проход DN	50, 65, 80, 100, 125, 150, 200, 250, 300, 350, 400, 450, 500, 600
Давление номинальное PN, Мпа, (кгс/см2)	ГОСТ 26349-84, ГОСТ 356-80
Температура рабочей среды	до +120°С ГОСТ 4.114-84
Герметичность затвора	Класс А ГОСТ 9544-93
Температура окружающей среды	-30°С - + 130°С
Тип исполнения рукоятки	Рычаг фиксирующий
Привод	Ручной

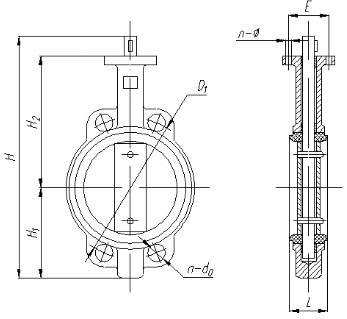

Сборочный чертеж

Основные размеры

Номинальный диаметр DN	L	H	H1	H2	D1	n-d	Масса (без ручки/ редуктора), кг
50	45	263	80	158	120	4-21	2,63
65	51	283	89	171	135	4-23	2,83
80	52	299	95	181	158	8-18	3,63
100	58	336	112	199	173	4-23	4,77
125	58	364	126	213	213	4-23	5,57
150	58	393	139	227	236	4-24	7,07
200	65	467	174	260	296	4-24	12,55
250	70	520	202	292	354	4-30	16,6
300	80	615	240	335	405	4-30	29,3
350	85	670	262	365	457	4-30	39,3
400	95	760	298	401	513	4-30	50,5
450	125	810	322	430	565	4-30	69,5
500	139	900	353	490	620	4-33	101,5
600	159	1120	474	569	774	4-35	174
