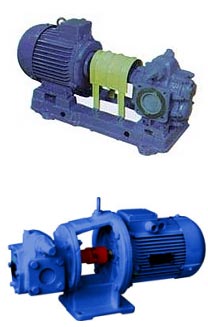

 Конструкция:
Перекачиваемая жидкость:
Вязкость перекачиваемой жидкости от 0,018 10-4 до 22,00 10-4
м²/с (1,08:300°ВУ) температурой до +70°С (по требованию заказчика возможно
изготовление до 150°С, необходимо оговорить при заказе). Нижний предел вязкости
ограничивается смазывающей способностью перекачиваемой жидкости, верхний - мощностью
электродвигателя и всасывающей способностью насоса.
Область применения:
Предназначены для перекачивания нефтепродуктов без механических
примесей: масла, мазута, нефти температурой до 343 К (70°C) и дизельного топлива
температурой до 40 °C, легко застывающих жидкостей типа парафина и других обладающих
смазывающей способностью и не вызывающих коррозию рабочих органов насоса. Применяется
в системах подачи топлива и нефтепродуктов, а также для подачи мазута в котельных
установках.
Материал основных деталей:
Насосов в индексом Б - гидравлическая часть (кроме роторов) -
из бронзы Бр.03 Ц7С5Н1; ведущий и ведомый роторы из стали 18ХГТ; допускается изготовление
задней крышки, армированной стальным листом; насосов без индекса - гидравлическая
часть из чугуна СЧ20; ведомый и ведущий роторы из стали 18ХГТ.
Условные обозначения:
Условные обозначения электронасосного агрегата:
Например: НМШФ 0,6-25-0,25/25Ю-3 ОМ2 ТУ26-06-1558-89
- Ш - шестренный
НМШ - насос маслянный шестеренный на лапах
НМШФ - насос масляный шестеренный фланцевый
НМШГ - насос масляный шестеренный с обогревом (охлаждением) корпуса
- 0,6 - подача насоса в литрах на 100 оборотов
- 25 - наибольшое давление насоса, кгс/см²
- 0,25 - подача насоса в агрегате, м³/ч
- 25 - давление на выходе из насоса в агрегате, кгс/см²
- Ю - условное обозначение материала проточной части насоса
без обозначения - чугун
Б - бронза
Ю - алюминий и его сплавы
К - нержавеющая сталь
- 3 - исполнение двигателя (морское)
- ТУ 26-06-1558-89 - обозначение технических условий
| Марка агрегата |
Подача, м³/час |
Давление насоса, кгс/см² |
Частота вращения, об/мин |
Мощность двигателя, кВт |
Вакууметрическая высота всасывания, м |
| НМШФ0.6-25-0.25/25Ю-3 |
0.25 |
25.00 |
980 |
0.75 |
5.00 |
| НМШФ0.6-25-0.40/25Ю-3 |
0.4 |
25.00 |
1450 |
1.10 |
5.00 |
| НМШФ0.8-25-0.63/25Ю-3 |
0.63 |
25.00 |
1450 |
1.10 |
5.00 |
| НМШФ 2-40-1.6/4Б-13 |
1.6 |
4.00 |
1450 |
1.10 |
5.00 |
| НМШФ 2-40-1.6/6Б-13 |
1.6 |
6.00 |
1450 |
1.10 |
5.00 |
| НМШФ 2-40-1.6/16Б-3 |
1.6 |
16.00 |
1450 |
1.50 |
5.00 |
| НМШФ 2-40-1.6/16Б-13 |
1.6 |
16.00 |
1450 |
2.20 |
5.00 |
| НМШФ 2-40-0.8/16Б-13 |
1.6 |
16.00 |
980 |
2.20 |
5.00 |
| НМШФ 5-25-4.0/4Б-3 |
4 |
4.00 |
1450 |
1.50 |
5.00 |
| НМШФ 5-25-4.0/4Б-13 |
4 |
4.00 |
1450 |
2.20 |
5.00 |
| НМШФ 8-25-6.3/4Б-3 |
6.3 |
4.00 |
1450 |
1.50 |
5.00 |
| НМШФ 8-25-6.3/4Б-13 |
6.3 |
4.00 |
1450 |
2.20 |
5.00 |
| НМШФ 8-25-6.3/6Б-13 |
6.3 |
6.00 |
1450 |
4.00 |
5.00 |
| НМШ32-10-18/4-3 |
18 |
4.00 |
980 |
5.00 |
5.00 |
| НМШ32-10-18/4Б-3 |
18 |
4.00 |
980 |
5.00 |
5.00 |
| НМШ32-10-18/4-13 |
18 |
4.00 |
980 |
7.50 |
5.00 |
| НМШ32-10-18/4Б-13 |
18 |
4.00 |
980 |
7.50 |
5.00 |
| НМШ32-10-18/4-23 |
18 |
4.00 |
980 |
5.50 |
5.00 |
| НМШ32-10-18/4Б-23 |
18 |
4.00 |
980 |
5.50 |
5.00 |
| НМШ32-10-18/6-33 |
18 |
6.00 |
980 |
7.00 |
5.00 |
| НМШ32-10-18/6Б-33 |
18 |
6.00 |
980 |
7.00 |
5.00 |
| Ш40-4-19.5/4-7 |
19.5 |
4.00 |
980 |
5.00 |
5.00 |
| Ш40-4-19.5/4Б-7 |
19.5 |
4.00 |
980 |
5.00 |
5.00 |
| Ш40-4-19.5/4-13 |
19.5 |
4.00 |
980 |
7.50 |
5.00 |
| Ш40-4-19.5/4Б-13 |
19.5 |
4.00 |
980 |
7.50 |
5.00 |
| Ш40-4-19.5/4-23 |
19.5 |
4.00 |
980 |
5.50 |
5.00 |
| Ш40-4-19.5/4Б-23 |
19.5 |
4.00 |
980 |
5.50 |
5.00 |
| Ш40-4-19.5/6 |
19.5 |
6.00 |
980 |
7.00 |
5.00 |
| Ш40-4-19.5/6Б |
19.5 |
6.00 |
980 |
7.00 |
5.00 |
| Ш80-2.5-37.5/2.5Б-13 |
37.5 |
2.50 |
980 |
11.00 |
5.00 |
| Ш80-2.5-37.5/2.5Б-23 |
37.5 |
2.50 |
980 |
15.00 |
5.00 |
| Ш80-2.5-37.5/2.5Б-43 |
37.5 |
2.50 |
980 |
11.00 |
5.00 |
| Ш80-2.5-22/2.5Б-33 |
22 |
2.50 |
750 |
11.00 |
5.00 |
| НМШФ0.6-25-0.25/25Ю-5 |
0.25 |
25.00 |
980 |
0.75 |
5.00 |
| НМШФ0.6-25-0.25/25Ю-1 |
0.25 |
25.00 |
980 |
0.75 |
5.00 |
| НМШФ0.6-25-0.25/25Ю-10 |
0.25 |
25.00 |
980 |
0.75 |
5.00 |
| НМШФ0.6-25-0.25/25Ю-11 |
0.25 |
25.00 |
980 |
0.75 |
5.00 |
| НМШФ0.8-25-0.63/25Ю-5 |
0.63 |
25.00 |
1450 |
1.10 |
5.00 |
| НМШФ0.8-25-0.63/25Ю-1 |
0.63 |
25.00 |
1450 |
1.10 |
5.00 |
| НМШФ0.8-25-0.63/25Ю-10 |
0.63 |
25.00 |
1450 |
1.10 |
5.00 |
| НМШФ0.8-25-0.63/25Ю-11 |
0.63 |
25.00 |
1450 |
1.10 |
5.00 |
| НМШ2-40-1.6/16-5 |
1.6 |
16.00 |
1450 |
1.50 |
5.00 |
| НМШ5-25-4.0/4-5 |
4 |
4.00 |
1450 |
1.50 |
5.00 |
| НМШ5-25-2.5/6-5 |
2.5 |
6.00 |
980 |
1.50 |
5.00 |
| НМШ8-25-6.3/2.5-5 |
6.3 |
2.50 |
1450 |
1.50 |
5.00 |
| НМШ2-40-1.6/16-10 |
1.6 |
16.00 |
1450 |
2.20 |
5.00 |
| НМШ2-40-1.6/16-1 |
1.6 |
16.00 |
1450 |
2.20 |
5.00 |
| НМШ5-25-4.0/4-10 |
4 |
4.00 |
1450 |
2.20 |
5.00 |
| НМШ5-25-4.0/4-1 |
4 |
4.00 |
1450 |
2.20 |
5.00 |
| НМШ5-25-2.5/6-10 |
2.5 |
6.00 |
980 |
2.20 |
5.00 |
| НМШ5-25-2.5/6-1 |
2.5 |
6.00 |
980 |
2.20 |
5.00 |
| НМШ8-25-6.3/2.5-10 |
6.3 |
2.50 |
1450 |
2.20 |
5.00 |
| НМШ8-25-6.3/2.5-1 |
6.3 |
2.50 |
1450 |
2.20 |
5.00 |
| НМШ2-40-1.6/16-15 |
1.6 |
16.00 |
1450 |
3.00 |
5.00 |
| НМШ5-25-4.0/4-15 |
4 |
4.00 |
1450 |
3.00 |
5.00 |
| НМШ5-25-4.0/10-5 |
4 |
10.00 |
1450 |
3.00 |
5.00 |
| НМШ5-25-4.0/10-1 |
4 |
10.00 |
1450 |
3.00 |
5.00 |
| НМШ5-25-4.0/25-5 |
4 |
25.00 |
1450 |
5.50 |
5.00 |
| НМШ5-25-4.0/25-1 |
4 |
25.00 |
1450 |
5.50 |
5.00 |
| НМШ8-25-6.3/2.5-15 |
6.3 |
2.50 |
1450 |
3.00 |
5.00 |
| НМШ8-25-6.3/10-5 |
6.3 |
10.00 |
1450 |
4.00 |
5.00 |
| НМШ8-25-6.3/10-1 |
6.3 |
10.00 |
1450 |
4.00 |
5.00 |
| НМШ8-25-6.3/25-5 |
6.3 |
25.00 |
1450 |
7.50 |
5.00 |
| НМШ8-25-6.3/25-1 |
6.3 |
25.00 |
1450 |
7.50 |
5.00 |
| НМШ32-10-18/4-5 |
18 |
4.00 |
980 |
5.50 |
5.00 |
| НМШ32-10-18/4-1 |
18 |
4.00 |
980 |
5.50 |
5.00 |
| НМШ32-10-18/6-5 |
18 |
6.00 |
980 |
5.50 |
5.00 |
| НМШ32-10-18/6-1 |
18 |
6.00 |
980 |
5.50 |
5.00 |
| НМШ32-10-18/10-5 |
18 |
10.00 |
980 |
7.50 |
5.00 |
| НМШ32-10-18/10-1 |
18 |
10.00 |
980 |
7.50 |
5.00 |
| НМШ12-25-10/4-1 |
10 |
4.00 |
1450 |
5.50 |
5.00 |
| НМШ12-25-10/4-5 |
10 |
4.00 |
1450 |
5.50 |
5.00 |
| НМШ12-25-10/10-1 |
10 |
10.00 |
1450 |
11.00 |
5.00 |
| НМШ12-25-10/10-5 |
10 |
10.00 |
1450 |
11.00 |
5.00 |
| Ш40-4-19.5/4-5 |
19.5 |
4.00 |
980 |
5.50 |
5.00 |
| Ш40-4-19.5/4-1 |
19.5 |
4.00 |
980 |
5.50 |
5.00 |
| Ш40-4-19.5/4-10 |
19.5 |
4.00 |
980 |
7.50 |
5.00 |
| Ш40-4-19.5/4-11 |
19.5 |
4.00 |
980 |
7.50 |
5.00 |
| Ш80-2.5-37.5/2.5-5 |
37.5 |
2.50 |
980 |
11.00 |
5.00 |
| Ш80-2.5-37.5/2.5-1 |
37.5 |
2.50 |
980 |
11.00 |
5.00 |
| Ш80-2.5-37.5/2.5-10 |
37.5 |
2.50 |
980 |
15.00 |
5.00 |
| Ш80-2.5-37.5/2.5-11 |
37.5 |
2.50 |
980 |
15.00 |
5.00 |
| НМШГ8-25-6.3/10-5 |
6.3 |
10.00 |
1450 |
4.00 |
5.00 |
| НМШГ8-25-6.3/10-1 |
6.3 |
10.00 |
1450 |
4.00 |
5.00 |
| НМШГ20-25-14/10-5 |
14 |
10.00 |
980 |
7.50 |
5.00 |
| НМШГ20-25-14/10-1 |
14 |
10.00 |
980 |
7.50 |
5.00 |
| НМШГ8-25-1.7/2.5-Рп |
0.26…1.7 |
2.50 |
60…400 |
1.50 |
5.00 |
| НМШГ20-25-5/1.6-Рп-1 |
0.8…4.3 |
1.60 |
150…500 |
2.20 |
5.00 |
|
