Приборы для измерения объема воды, протекающей по трубопроводу.
Рабочая температура: 5…90°C
Рабочее давление до 1 МПа

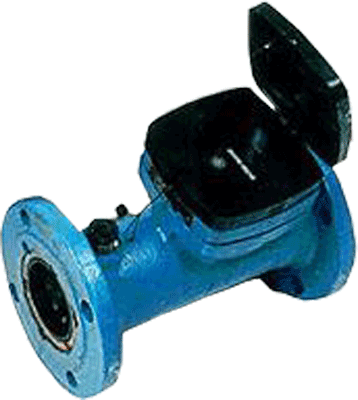

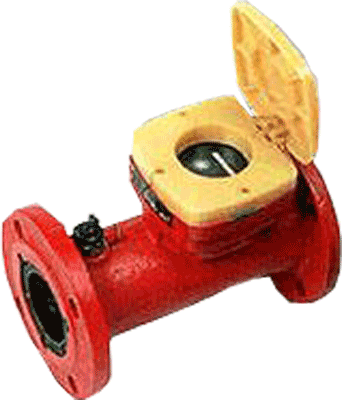

Счетчики холодной и горячей воды турбинные СТВ, СТВГ.
Эти приборы имеют одинаковый принцип работы, когда протекающая вода воздействует на турбинку, вращение оси которой через магнитную муфту передается счетному механизму, по показаниям которого определяют количество воды, прошедшей через счетчик
Технические характеристики:
| Параметры |
Значение |
Минимальный расход Qmin ± 5%:
- СТВ/СТВГ(1)-65
- СТВ/СТВГ(1)-80
- СТВ/СТВГ(1)-100
- СТВ/СТВГ(1)-150
- СТВ/СТВГ(1)-200
|
- 1,2 м³/ч
- 1,6 м³/ч
- 2,4 м³/ч
- 3,5 м³/ч
- 6,0 м³/ч
|
Переходный расход Qt ± 2%:
- СТВ-65
- СТВ-80
- СТВ-100
- СТВ-150
- СТВ-200
|
- 3,5 м³/ч
- 5,5 м³/ч
- 9,0 м³/ч
- 12 м³/ч
- 50 м³/ч
|
Переходный расход Qt ± 2%:
- СТВГ(1)-65
- СТВГ(1)-80
- СТВГ(1)-100
- СТВГ(1)-150
- СТВГ(1)-200
|
- 3 м³/ч
- 4 м³/ч
- 6,0 м³/ч
- 17,5 м³/ч
- 50 м³/ч
|
Номинальный расход Qnom ± 2%:
- СТВ-65
- СТВ-80
- СТВ-100
- СТВ-150
- СТВ-200
|
- 35 м³/ч
- 60 м³/ч
- 90 м³/ч
- 250 м³/ч
- 260 м³/ч
|
Номинальный расход Qnom ± 2%:
- СТВГ(1)-65
- СТВГ(1)-80
- СТВГ(1)-100
- СТВГ(1)-150
- СТВГ(1)-200
|
- 30 м³/ч
- 50 м³/ч
- 80 м³/ч
- 160 м³/ч
- 260 м³/ч
|
Максимальный расход Qmax ± 5%:
- СТВ-65
- СТВ-80
- СТВ-100
- СТВ-150
- СТВ-200
|
- 70 м³/ч
- 120 м³/ч
- 180 м³/ч
- 425 м³/ч
- 600 м³/ч
|
Максимальный расход Qmax ± 5%:
- СТВГ(1)-65
- СТВГ(1)-80
- СТВГ(1)-100
- СТВГ(1)-150
- СТВГ(1)-200
|
- 60 м³/ч
- 100 м³/ч
- 160 м³/ч
- 370 м³/ч
- 520 м³/ч
|
Емкость счетного механизма:
- СТВ/СТВГ(1)-65, 80, 100
- СТВ/СТВГ(1)-150, 200
|
|
Температура воды:
|
|
| Давление |
До 1,0 мПа |
Наименьшая цена деления:
- СТВ/СТВГ(1)-65, 80, 100
- СТВ/СТВГ(1)-150, 200
|
|
Масса:
- СТВ-65
- СТВ-80
- СТВ-100
- СТВ-150
- СТВ-200
|
- 14,5 кг
- 18,7 кг
- 23,0 кг
- 36,5 кг
- 55 кг
|
Масса:
- СТВГ(1)-65
- СТВГ(1)-80
- СТВГ(1)-100
- СТВГ(1)-150
- СТВГ(1)-200
|
- 14,5 кг
- 18,7 кг
- 21,1 кг
- 36,5 кг
- 55 кг
|
